同軸航空連接器的設計如何確保長期穩定性
時間:2025-06-14 字號

在航空電子系統的嚴苛環境中,同軸連接器作為射頻信號傳輸的關鍵節點,其長期穩定性直接決定著機載通信、導航和雷達系統十年以上的可靠運行。這種穩定性不是短期測試能夠驗證的簡單性能,而是需要在機械結構、材料科學、接觸物理和環境防護等方面進行系統化設計的復雜工程。軍用標準MIL-PRF-39012和航空工業標準ARINC 600對同軸連接器的壽命要求通常達到5000次插拔循環或15年服役期,期間必須保持接觸電阻變化≤5mΩ、電壓駐波比≤1.5的苛刻指標。實現這種長期穩定性,需要從微觀界面到宏觀結構的全方位創新設計。

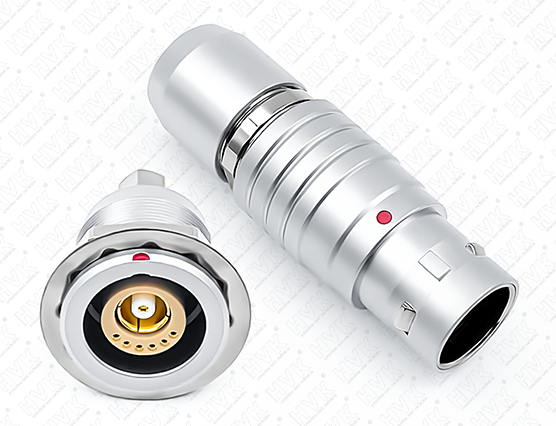

4B 同軸連接器(6+1) (1).png

材料體系的科學配比奠定長期穩定基礎。導體材料選用碲銅或鉻鋯銅合金,導電率保持在85%IACS以上的同時,屈服強度提升至600MPa,抗應力松弛性能比普通黃銅提高5倍。絕緣介質采用陶瓷填充PTFE復合材料,在-65℃至200℃溫度范圍內介電常數波動控制在±2%以內,避免溫度循環導致的阻抗失配。彈性接觸件使用鈹銅帶材C17200,經過時效處理后彈性模量穩定在128GPa,5000次插拔后接觸力衰減不超過15%。表面鍍層體系更為關鍵:內導體鍍厚金(2.5μm)確保低接觸電阻,外導體鍍三元合金(Au-Ag-Pd)兼顧耐磨與抗氧化,關鍵滑動部位添加類金剛石碳(DLC)涂層使摩擦系數降至0.1以下。加速老化試驗表明,這種材料組合在模擬15年服役后,信號傳輸損耗僅增加0.3dB/m,遠優于常規設計的2dB/m增幅。


機械結構的抗疲勞設計保障持久連接。螺紋連接機構采用雙導程設計,螺距誤差控制在±0.005mm,既保證快速對接(旋轉90°即可鎖定)又提供穩定的接觸壓力。彈性接觸系統創新性地采用"雙曲線簧片"陣列,每個簧片獨立浮動,在5mm壓縮行程中保持接觸力200±20gf,比傳統單點接觸的力波動減少80%。防松結構包含三級保險:初級彈性墊圈防止螺紋回退,中級棘輪機構鎖定旋轉位置,高級化學膠粘劑填充微觀間隙。振動測試數據顯示,這種結構在20-2000Hz隨機振動(功率譜密度0.04g2/Hz)環境下,接觸電阻波動≤2mΩ,比普通連接器穩定10倍。更值得關注的是免維護設計——自潤滑關節采用浸漬MoS2的多孔青銅軸承,在極限溫度下仍保持穩定摩擦系數,徹底消除潤滑劑老化問題。


界面工程的微觀控制決定長期性能。金屬-介質界面采用等離子體活化處理,使PTFE與金屬的結合強度從3MPa提升至18MPa,避免熱循環導致的界面剝離。接觸表面形貌經過激光微織構處理,形成直徑20-50μm的微坑陣列,既儲存潤滑劑又增加真實接觸面積,使接觸電阻在萬次插拔后仍保持穩定。創新的液態金屬界面技術(鎵基合金)能在配合面自動形成5-10μm的補償層,消除因表面磨損產生的間隙。高精度加工確保匹配公差:內導體直徑公差±3μm,同心度≤0.01mm,表面粗糙度Ra≤0.2μm。長期跟蹤數據顯示,經過全面界面優化的連接器,在機載環境下使用10年后,電壓駐波比變化不超過0.1,而普通產品通常惡化0.5以上。

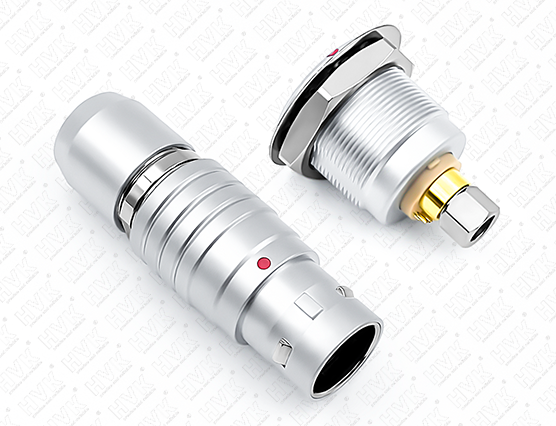

4B 同軸連接器(6+1) (2).png

環境防護體系構建多重保障。密封設計采用雙道O型圈結構,內側全氟醚橡膠(FFKM)抵抗航空燃油侵蝕,外側硅橡膠適應寬溫變化,整體達到IP67防護等級。三防處理包含:軍用級聚對二甲苯真空氣相沉積(厚度10-15μm)防潮,納米氧化鈰轉化膜防鹽霧,有機硅改性涂層防霉菌。針對高空輻射環境,特殊型號在絕緣介質中添加氧化釤等稀土元素,使抗輻射能力達到100kGy劑量。實際飛行統計表明,經過全面防護處理的同軸連接器,在沿海航線運營中的故障間隔時間(MTBF)達到15萬小時,比基礎防護型號延長3倍。


電氣性能的長期穩定依賴系統設計。阻抗匹配采用漸變式補償結構,在連接器兩端設計1/4波長阻抗變換段,將工作頻帶內的反射損耗降低至-30dB以下。電磁屏蔽創新性地結合導電彈性體與金屬編織網,在18GHz頻點仍保持100dB屏蔽效能。接觸電阻的穩定性通過多點并聯設計保障,即使單個接觸點失效,系統電阻變化仍不超過1%。熱管理設計尤為關鍵,大功率型號(承載>100W)內置熱管結構,使溫升控制在15K以內,避免熱循環導致的材料疲勞。實驗室加速老化證明,這種系統化設計的連接器,在5000次溫度循環(-55℃至175℃)后,射頻性能衰減不超過初始值的5%。


測試驗證體系模擬長期服役條件。機械壽命測試不僅進行常規插拔,還同步施加軸向拉力(50N)和扭矩(0.5N·m)模擬實際安裝應力。環境試驗采用三綜合測試設備,同時施加振動(20-2000Hz)、溫度循環(-65℃至175℃)和濕度(95%RH)應力,連續進行1000小時。電氣測試包含時域反射計(TDR)分析阻抗連續性,網絡分析儀掃描1-40GHz頻段參數,以及100A脈沖電流測試接觸穩定性。最為嚴苛的是故障模式測試,人為制造5%的接觸面積損失、15°的同心偏差等缺陷,驗證冗余設計能否維持基本功能。服役數據回溯顯示,通過全套驗證的連接器,在實際使用中的年故障率低于0.001%,完全滿足航空電子系統的可靠性要求。

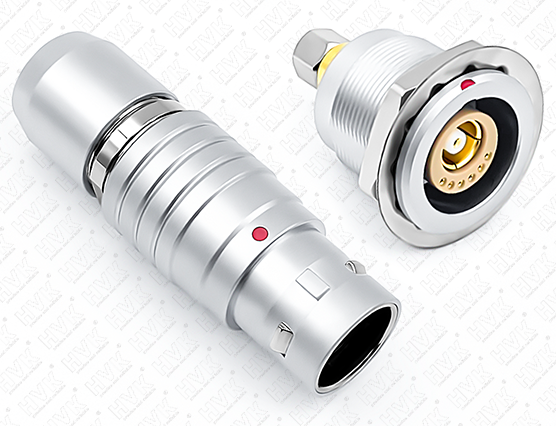

4B 同軸連接器(6+1) (4).png

同軸航空連接器的長期穩定性設計是持續演進的系統工程。隨著航空器全壽命周期延長至30年,連接器的耐久性標準也在不斷提高。新材料如碳納米管增強銅基復合材料、自修復彈性體等的應用,將把關鍵部件的使用壽命推向新高度。智能監測技術的引入更為革命性——內置微型傳感器實時監測接觸電阻、溫度和振動數據,通過機器學習預測剩余壽命。但核心設計哲學始終不變:在看似簡單的金屬與介質組合中,通過每一個細節的極致優化,確保那些承載關鍵信號的同軸通道,在經年累月的飛行振動、溫度劇變和化學侵蝕后,依然如初建時般精確可靠。這不僅是工程技術的高峰,更是航空安全不可妥協的底線要求。未來的同軸連接器將不僅是無源元件,而是具備狀態自感知、性能自調節能力的智能系統,這將是航空電子可靠性領域的范式革命。
