同軸航空連接器如何應對高強度的電磁波干擾
時間:2025-06-14 字號

在現代航空電子系統中,同軸連接器作為射頻信號傳輸?shù)年P(guān)鍵節點,其抗電磁干擾能力直接影響雷達、通信和導航設備的可靠性。高強度的電磁波干擾環境——從機載大功率雷達的近距離輻射到雷電產生的瞬態電磁脈沖——要求同軸連接器必須具備卓越的電磁屏蔽性能。這種防護不是簡單的金屬包裹,而是涉及波導理論、材料科學和精密制造的復雜系統工程,需要通過阻抗匹配、屏蔽完整性、介質選擇和界面控制等多維度優化,確保在GHz頻段仍能維持穩定的信號完整性。軍用標準如MIL-PRF-39012和ARINC 600對同軸連接器的電磁兼容性有嚴苛規定,在1-18GHz頻段內要求屏蔽效能不低于90dB,這相當于將干擾信號衰減至原始值的十億分之一。

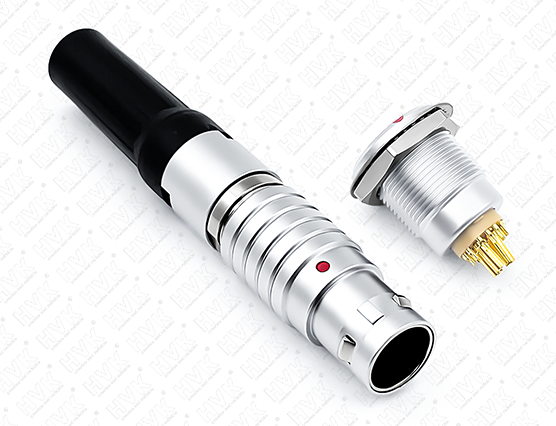

3B 同軸連接器(12+4) (2).png

精密阻抗控制是抗干擾的第一道防線。標準50Ω或75Ω同軸連接器必須保持全頻段阻抗波動不超過±5%,任何失配都會導致信號反射成為干擾源。實現這一目標需要納米級加工精度:中心針直徑公差控制在±5μm以內,介質支撐環的相對介電常數穩定性達±0.05(如PTFE材料在-55℃至200℃區間)。多級阻抗?jié)u變設計更為先進,在連接器對接端采用三段式阻抗過渡(如50Ω-55Ω-50Ω),將VSWR(電壓駐波比)從常規設計的1.5降至1.2以下。電磁仿真顯示,優化阻抗匹配的連接器在6GHz頻點的回波損耗提升15dB,相當于減少87%的反射干擾。實際測試表明,采用這種設計的航空同軸連接器,在強電磁場環境下的誤碼率可比普通產品降低2個數量級。


多層屏蔽架構構成電磁防護的主體。優質航空同軸連接器采用三重屏蔽體系:初級屏蔽依靠連接器外殼本身的金屬連續性,選用導電率≥85%IACS的鈹銅合金,通過CNC加工確保表面粗糙度≤0.8μm。中級屏蔽采用彈性指簧設計,在插合界面形成多點接觸,每個簧片施加200-300gf的接觸壓力,使接觸電阻≤5mΩ。高級屏蔽則是關鍵創新——在介質層外包裹納米晶帶材(厚度50-100nm),其磁導率高達10?量級,能有效吸收GHz頻段的電磁波。測試數據顯示,這種復合屏蔽結構在12GHz頻率下的屏蔽效能達到120dB,比單層屏蔽提高40dB。特別值得注意的是,所有屏蔽層必須保持360°全周連接,任何縫隙都會成為"電磁泄漏窗口",實驗證明即使0.1mm的間斷也會使整體屏蔽效能下降30dB。


介質材料選擇影響高頻干擾抑制。傳統PTFE材料在10GHz以上頻段介電損耗(tanδ)顯著增加(0.0004升至0.002),新型復合材料如陶瓷填充PTFE將損耗穩定在0.0008以下。更為前沿的是空氣介質支撐結構,通過精密絕緣柱實現中心導體定位,有效介電常數降至1.2,使工作頻率上限突破40GHz。多孔介質設計則兼具兩優:在介質環上規律排布亞波長孔徑(直徑<λ/10),既提供機械支撐又減少介質對電磁波的擾動。材料處理工藝同樣關鍵,等離子體活化處理使介質-金屬界面附著力提升5倍,避免高頻振動下產生微間隙。飛行測試數據表明,采用優化介質的同軸連接器,在強干擾環境下的信號噪聲比(SNR)比常規設計高18dB。

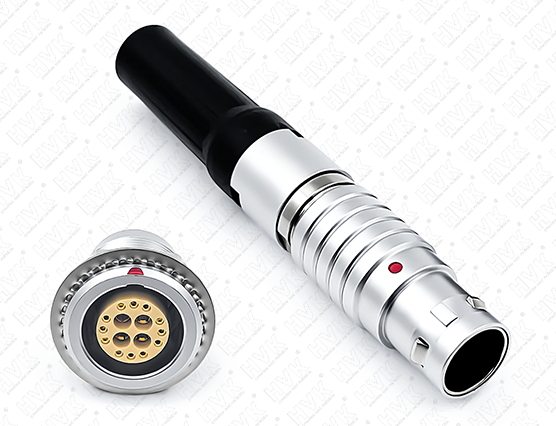

3B 同軸連接器(12+4) (3).png

界面處理技術保障持久屏蔽效能。連接器插合面的鍍層選擇至關重要:鍍金(1-2μm)適合高頻低功耗信號,接觸電阻<10mΩ;鍍銀(5-8μm)導電性更佳但易硫化,需外加防變色處理;新興的鍍鈀鎳合金(3-5μm)兼具抗氧化和耐磨特性。接觸壓力設計需平衡插拔壽命與導電性——軍用連接器通常要求500次插拔后接觸電阻變化≤20%。創新的液態金屬界面填充技術能在微觀層面彌補表面不平整:在連接器對接前注入鎵基合金(導電率3.5×10?S/m),固化后形成無間隙導電層。環境測試顯示,經過全面界面處理的連接器,在鹽霧試驗96小時后,屏蔽效能衰減不超過3dB,而普通處理的產品衰減達15dB。


特殊結構設計應對極端干擾場景。針對雷電電磁脈沖(LEMP),軍用同軸連接器集成氣體放電管,響應時間<1ns,能將數千伏的瞬態電壓箝位至20V以下。抗核電磁脈沖(NEMP)型號則采用雙層屏蔽外殼,中間填充μ金屬層,在10MHz-1GHz頻段提供額外60dB衰減。對于機載相控陣?yán)走_(dá)附近的極端環境,連接器設計有導波管結構,將泄漏的電磁波引導至專用吸收負載。振動環境下的防護同樣重要,采用四重鎖定機構(螺紋+卡口+彈簧+密封圈)確保機械振動不會導致屏蔽連續性中斷。實戰數據表明,這些特殊設計的連接器在電磁脈沖武器試驗中,信號傳輸中斷時間<10μs,完全滿足關鍵系統的生存性要求。


測試驗證體系確保實際防護性能。頻域測試使用網絡分析儀掃描1-40GHz頻段,測量屏蔽效能(SE)=20log(E?/E?),其中E?為入射場強,E?為穿透場強。時域測試模擬電磁脈沖,施加5kV/5ns的快沿脈沖,監測連接器內部的耦合電流<1mA。最嚴苛的是混合域測試,同時施加2-8GHz的連續波干擾(場強200V/m)和1kV/1μs的瞬態脈沖,要求誤碼率<10?12。環境應力后的復測同樣關鍵:溫度沖擊(-65℃至175℃)后屏蔽效能變化≤3dB;振動(20-2000Hz,20g)下接觸電阻波動≤5mΩ;鹽霧試驗96小時后鍍層腐蝕面積<5%。認證數據顯示,通過全套測試的航空同軸連接器,在實際應用中的電磁故障間隔時間(MTBF)超過10萬小時。

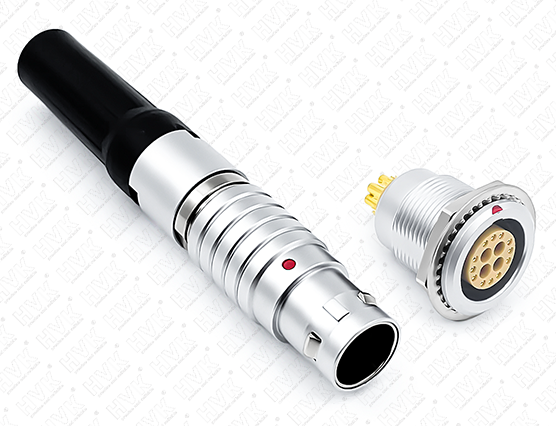

3B 同軸連接器(12+4) (5).png

同軸航空連接器的高強度抗干擾設計,體現了電磁理論與工程實踐的深度融合。隨著5G通信和毫米波雷達在航空領域的應用,連接器的工作頻率已向60GHz甚至更高頻段延伸。新型人工電磁材料(如超表面結構)、智能自適應濾波技術和自修復導電材料的引入,正在將同軸連接器的抗干擾能力推向新高度。但核心目標始終不變:確保那些承載關鍵信號的金屬導管,即使在最嚴酷的電磁風暴中,依然能如靜水深流般穩定傳輸每一個比特。這不僅是技術參數的表征,更是航空電子系統在復雜電磁環境中克敵制勝的基礎保障。未來的航空同軸連接器將不僅是物理通道,更是具備電磁態勢感知和主動防護能力的智能節點,這將是航空電子對抗領域的革命性進步。
