如何測試金屬圓形航空連接器的電氣性能
時間:2025-06-14 字號

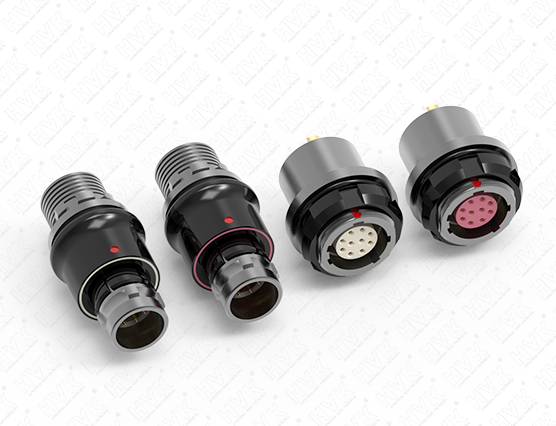

金屬圓形航空連接器作為飛行器電氣系統的關鍵節點,其性能可靠性直接關系到航空電子設備的正常運行與飛行安全。電氣性能測試不是簡單的通斷檢查,而是需要模擬真實航空環境下的各種應力條件,通過多維度參數檢測來全面評估連接器的導電性能、絕緣特性與信號完整性。國際航空標準如MIL-DTL-5015、EN2997和AS39029對測試項目、方法與判定標準有嚴格規定,一套完整的測試體系應包含接觸電阻、絕緣電阻、耐電壓、瞬斷、串?dāng)_等核心指標,以及環境應力作用后的性能穩定性驗證。


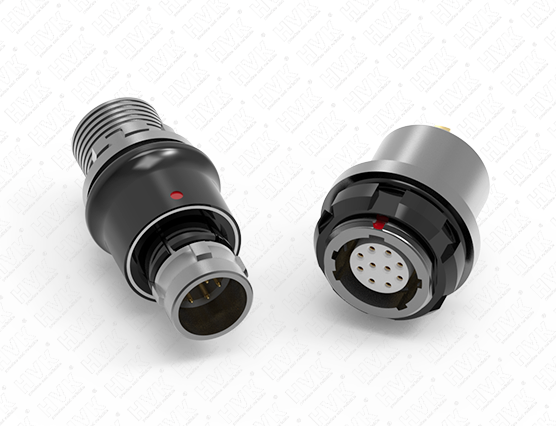

接觸電阻測試是評估導電性能的基礎項目。測試采用四線制開爾文測量法消除引線誤差,在接觸件通過額定電流(通常1A-10A)的條件下,使用微歐計測量插合狀態的接觸電阻。軍用標準要求初始接觸電阻不超過5mΩ,經過機械壽命試驗后增加值不超過3mΩ。測試點選取具有代表性:在時鐘位置3、6、9、12點各測一組數據,旋轉連接器45度后重復測量,確保全周接觸一致性。動態電阻測試更為嚴格,在振動頻率10-2000Hz、加速度15g的條件下監測電阻波動,瞬態峰值不得超過初始值的200%。金鍍層接觸件的測試電流密度應控制在0.3A/mm2以下,避免過大電流導致金屬遷移影響測量準確性。實驗數據表明,優質航空連接器在500次插拔循環后,接觸電阻漂移量可控制在±0.2mΩ以內,遠優于普通商業連接器的±2mΩ波動


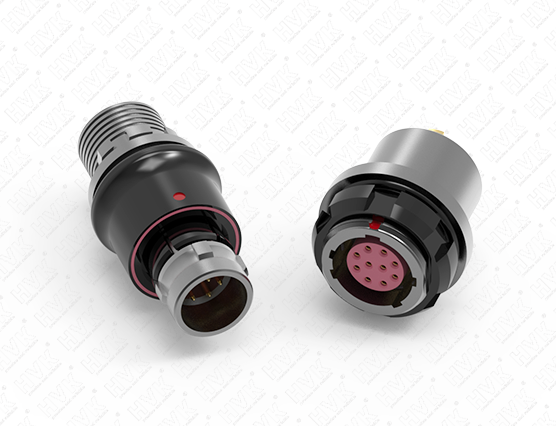

絕緣電阻測試反映介質材料的隔離性能。測試電壓選擇與工作電壓相關:100V以下系統用100VDC,100-500V系統用250VDC,500V以上用500VDC。測量前需對連接器進行溫度23±2℃、濕度50±5%的標準條件預處理24小時,消除表面凝露影響。測試時在所有相鄰接觸件之間、接觸件與外殼之間施加電壓60秒后讀取穩定值,軍用標準要求常態下絕緣電阻≥5000MΩ,濕熱試驗后≥100MΩ。特殊環境型號還需進行表面絕緣電阻(SIR)測試,在85℃/85%RH條件下施加50VDC電壓168小時,監測電阻變化曲線評估電解腐蝕風險。材料對比顯示,采用PTFE絕緣體的連接器在潮濕環境下電阻保持率比尼龍材料高2-3個數量級,更適合高可靠性應用。


耐電壓測試驗證絕緣系統的極限強度。測試設備需滿足輸出電壓0-5kV連續可調、短路電流≥200mA的要求,以區分真實擊穿與瞬時放電。測試程序分三個階段:初始施加25%額定耐壓值(如500V),以100V/s速率升至100%值(2000V),保持60秒后以相同速率降壓。判定標準為無飛弧、無擊穿、漏電流≤5mA。環境應力后的耐壓測試更為關鍵,包括溫度沖擊(-65℃至175℃各保持30分鐘,轉換時間<1分鐘,循環5次)后的耐壓,以及鹽霧試驗(5%NaCl溶液,35℃連續噴霧96小時)后的耐壓。統計表明,采用雙重絕緣設計的連接器(如絕緣體加護套)在環境試驗后的耐壓合格率比單絕緣結構高40%,證明冗余設計的重要性。


瞬斷測試捕捉微觀接觸失效。專用設備需具備1μs時間分辨率,在振動臺施加10-2000Hz隨機振動(功率譜密度0.04g2/Hz)的同時,監測接觸回路電壓降。軍用標準規定持續時間≥1μs的瞬斷即為失效,而民航標準更為嚴格,要求≥100ns的瞬斷都需記錄。多軸振動測試能暴露各向異性設計的缺陷:三軸同時振動下發現的瞬斷問題比單軸測試多35%。接觸件設計優化可顯著改善性能,如四瓣式插孔比單簧片結構的瞬斷概率低80%,鍍金層厚度從0.8μm增至2.5μm可使瞬斷持續時間縮短60%。高速攝像機輔助分析顯示,優化的接觸件在振動中保持金屬間接觸面積≥30%,而劣質設計會完全分離。


頻性能測試保障信號完整性。使用網絡分析儀在1MHz-6GHz頻段掃描,測量插入損耗(≤0.3dB@3GHz)、回波損耗(≥18dB@3GHz)和串?dāng)_(≤-60dB@1GHz)。測試夾具需阻抗匹配(50Ω或75Ω),采用接地平板消除雜散耦合。差分信號測試需要特別關注:時滯偏差≤25ps,共模抑制比≥30dB。實際布線模擬測試更能反映性能,將連接器安裝在典型長度的線纜兩端(如5m),測量眼圖張開度與抖動參數。對比數據顯示,采用介電常數2.1的PTFE絕緣體比普通材料(ε=3.5)的傳輸延遲降低25%,更適合高速航空總線應用。


環境應力后的電氣性能驗證至關重要。溫度循環測試(-65℃至175℃,100次循環)后復查接觸電阻變化率應≤10%;機械壽命試驗(500次插拔)后耐壓性能不得降低;混合流動氣體試驗(H2S、NO2、Cl2各10ppb,40℃/90%RH,21天)后接觸電阻增量≤3mΩ。最為嚴苛的是綜合環境可靠性試驗(CERT),同步施加振動、溫度循環和電源偏置,持續240小時,要求所有電氣參數保持在初始值120%范圍內。加速老化模型表明,通過CERT測試的連接器,在典型航空環境下的使用壽命可達15年以上,失效率低于100FIT(十億小時分之一)。


自動化測試系統提升效率與一致性。現代航空連接器測試采用PXI架構的模塊化儀器,集成程控電源(0-300V/20A)、多功能開關矩陣(512×512交叉點)、高精度測量模塊(6?位數字萬用表)等設備。測試軟件依據ISO-9001標準開發,包含測試序列自動生成、數據趨勢分析和PDF報告輸出功能。典型256針連接器的完整測試周期從傳統手動方式的8小時縮短至1.5小時,且數據可追溯性大幅提高。機器視覺輔助定位確保每個接觸件的探針接觸壓力一致(50±5gf),避免人為因素導致的測量偏差。工廠實測數據證明,自動化測試使批次間變異系數從15%降至3%,顯著提高了產品一致性。


金屬圓形航空連接器的電氣性能測試是質量保證的核心環節,需要平衡測試覆蓋度與成本效率。隨著航空電子系統向更高集成度、更高頻率發展,測試技術也在持續演進:時域反射計(TDR)用于精確定位連接器內部的阻抗不連續點;掃描電子顯微鏡(SEM)分析接觸表面形貌與成分變化;基于機器學習的預測性維護算法通過歷史測試數據預判潛在失效。未來的測試系統將更加智能化,能夠在模擬實際工況的動態條件下(如加速、振動、溫度驟變同步進行)評估連接器性能,為下一代航空電氣系統提供更可靠的互聯保障。這種從"符合性測試"向"性能預測"的轉變,代表著航空連接器質量控制理念的重大進步。
