金屬圓形航空連接器如何確保防水防塵
時間:2025-06-14 字號

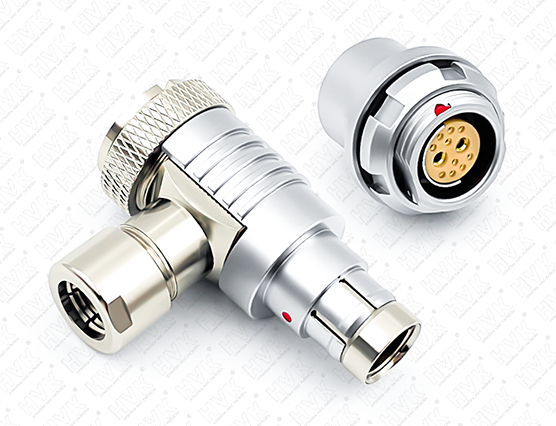

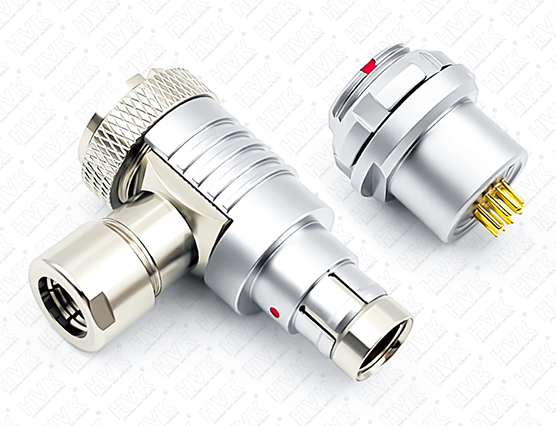

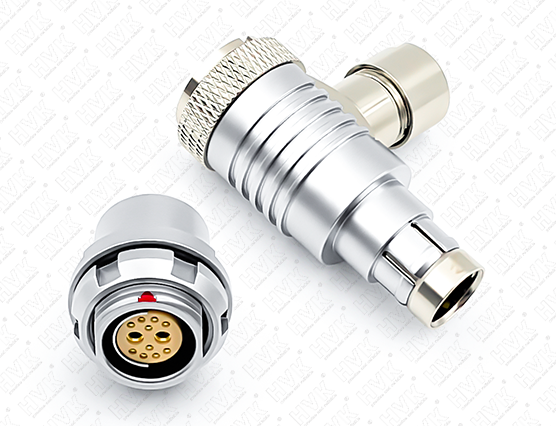

在現代航空電子系統中,金屬圓形連接器作為關鍵接口元件,其可靠性直接影響飛行安全與設備性能。惡劣的飛行環境——從萬米高空的低溫低壓到跑道上的雨水沙塵——要求這類連接器必須具備卓越的密封性能。防水防塵不是簡單的附加功能,而是涉及材料科學、精密機械與表面處理的系統工程,需要從結構設計、密封材料、制造工藝到測試驗證的全流程控制。國際標準如MIL-DTL-5015和EN3645對航空連接器的防護等級有嚴格規定,達到IP68及以上等級已成為行業標配,這意味著連接器必須能在1米水深持續浸泡30分鐘而不滲漏,并能完全阻隔細微粉塵侵入。


多層密封結構設計是防水防塵的第一道防線。典型航空圓形連接器采用三級密封體系:初級密封依靠連接器插合時的金屬殼體精密配合,通過數控車床加工的螺紋或卡口結構實現機械鎖定,配合面粗糙度控制在Ra0.8μm以內,確保微觀層面的緊密接觸。中級密封采用彈性體O型圈,安裝在殼體溝槽中,當連接器鎖緊時產生15%-25%的壓縮變形,形成環狀壓力屏障。高級密封則存在于接觸件與絕緣體之間,采用硅橡膠或氟橡膠材料的整體注塑包覆,防止介質沿針孔滲透。特殊環境型號還會增加第四級密封——在連接器尾部線纜入口處設置應變消除裝置,內部填充特種密封膠,固化后形成永久性屏障。風洞試驗表明,這種多層結構可使連接器在時速300公里的氣流沖擊下仍保持密封性能,內部氣壓泄漏率低于5×10?3Pa·m3/s。


彈性密封材料的性能優化決定長期防護效果。航空連接器常用氟橡膠(FKM)作為主密封材料,其耐溫范圍-40℃至200℃,能承受航空液壓油和噴氣燃料的侵蝕。配方中添加25%-30%的碳黑增強劑,將拉伸強度提升至20MPa以上,同時保持70-80的邵氏A硬度,確保壓縮永久變形率小于15%(150℃×70h)。極端環境型號采用全氟醚橡膠(FFKM),雖然成本是普通橡膠的10倍,但可在-60℃至327℃保持彈性,耐化學性超越絕大多數合成材料。幾何設計同樣關鍵:O型圈截面直徑公差控制在±0.05mm,溝槽深度與O型圈線徑比為0.7-0.8,形成最佳壓縮比。材料老化測試顯示,優質氟橡膠密封件在模擬10年服役后,密封力僅衰減12%,遠優于丁腈橡膠的35%衰減率。


表面處理工藝提升金屬界面的密封可靠性。連接器殼體采用沉淀硬化不銹鋼17-4PH或鈦合金TC4,經過電解拋光處理使表面粗糙度降至Ra0.2μm,減少微觀泄漏通道。關鍵配合面進行鍍層處理:鎳鍍層(8-12μm)提供基礎防腐,外層鍍金(0.5-2μm)或鍍銀(5-8μm)增強導電性并填充微觀孔隙。螺紋部位涂覆特制密封膏,這種含聚四氟乙烯微粒的膏狀物在擰緊過程中能均勻填充螺紋間隙,固化后形成金屬-塑料復合密封層。在鹽霧試驗中,經過完整表面處理的連接器,在96小時測試后接觸電阻變化不超過3mΩ,遠優于未處理樣品的15mΩ波動。


接觸件特殊設計防止介質沿導體滲透。每個插針/插孔接觸件采用三重密封結構:接觸件尾部與絕緣體之間設置傘裙式硅橡膠密封圈,利用流體動力學原理,當外部壓力增大時傘裙擴張增強密封;接觸件中部加工環形凹槽,注塑時絕緣材料形成機械互鎖;插合端部設計為帶密封唇的彈性結構,在未插合狀態下自動閉合。高可靠性版本采用玻璃燒結密封技術,將接觸件與金屬外殼通過硼硅酸鹽玻璃在850℃高溫下熔封,形成氣密性達到10??Pa·m3/s的絕對屏障。這種設計使連接器即使長期浸泡在航空液壓油中,介質滲透量也不超過0.01μL/h。


環境應力篩選確保批量產品的一致性。每批次連接器必須通過系列環境試驗:溫度沖擊測試在-65℃至175℃之間進行50次循環,驗證材料熱匹配性;振動測試模擬飛機發動機環境,在10-2000Hz頻率范圍內進行6小時三軸隨機振動;機械沖擊測試施加100g、6ms的半正弦波沖擊脈沖。密封性能專項測試包括氦質譜檢漏(靈敏度10??Pa·m3/s)和熒光滲透檢測,任何被測連接器的泄漏率不得超過1×10??Pa·m3/s。統計過程控制(SPC)數據顯示,經過嚴格篩選的產品,現場失效率可控制在500ppm以下,比常規品低一個數量級。


創新密封技術不斷突破性能邊界。納米復合密封材料將石墨烯片(0.5-1.5wt%)分散到橡膠基體中,使介質滲透率降低60%;形狀記憶合金密封環能在溫度變化時自動調節壓緊力,補償不同海拔下的熱脹冷縮;激光微織構技術在金屬配合面加工出深度50-100μm的微坑陣列,儲存潤滑劑并形成氣密屏障。正在試驗的等離子體聚合涂層,可在連接器表面生長出1-2μm厚的類金剛石碳膜,摩擦系數降至0.1以下的同時保持完美密封。這些新技術使最新型航空連接器能在20,000米高空(氣壓5kPa)和2000米深海(壓力20MPa)的極端條件下均保持可靠密封。


金屬圓形航空連接器的防水防塵技術,體現了精密制造與材料科學的完美結合。從設計階段的有限元分析模擬密封應力分布,到生產階段的μm級尺寸控制,再到驗證階段的嚴苛環境試驗,每個環節都決定著最終產品的防護性能。隨著航空電子系統向更高集成度發展,連接器的密封技術也在持續進化——更智能的材料響應、更精密的界面控制、更可靠的失效預警機制正在被引入。這不僅保障了飛行器在復雜氣象條件下的穩定運行,也為其他高端裝備的密封需求提供了技術范式。未來航空連接器將不僅是物理連接的節點,更是具備自診斷功能的"智能密封系統",通過內置傳感器實時監測密封狀態,在潛在失效發生前主動預警,這將是航空電子可靠性領域的又一次飛躍。
