高低頻航空連接器是否能夠實現多種信號傳輸?
時間:2025-05-13 字號

在現代航空電子系統中,高低頻航空連接器作為關鍵信號傳輸通道,其性能直接影響著飛行器的通信、導航、控制等核心功能。隨著航空電子設備集成度的不斷提高,單一連接器需要同時傳輸高頻射頻信號、中頻控制信號和低頻電源信號的情況越來越普遍。這種多信號混合傳輸的需求對傳統航空連接器設計提出了全新挑戰,也推動了連接器技術的創新發展。

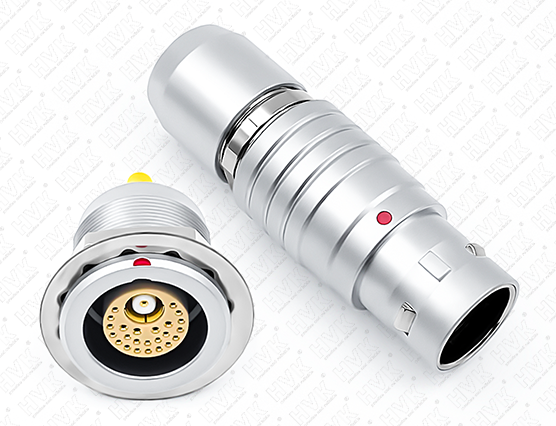

4B 同軸連接器(24+1) (1).png

從技術原理來看,高低頻信號混合傳輸面臨的主要問題在于信號間的相互干擾。高頻信號通常指頻率在1MHz以上的射頻信號,其特點是電壓低、電流小但對傳輸路徑的阻抗匹配要求極高。低頻信號則包括直流電源和1kHz以下的模擬信號,具有電壓高、電流大的特點。當這兩類信號在同一連接器中傳輸時,高頻信號容易受到低頻信號的電磁干擾,產生噪聲和串擾;同時高頻信號也可能通過電磁耦合影響低頻信號的傳輸質量。數字信號與模擬信號的共存更加劇了這種復雜性,因為數字信號的快速跳變會產生豐富的諧波成分。研究表明,在未采取隔離措施的情況下,混合傳輸可能導致信號信噪比下降20dB以上,嚴重時甚至造成系統功能失效。


材料選擇是多信號傳輸連接器設計的首要考量。接觸件材料需要兼顧高頻信號傳輸的導電性和低頻大電流的載流能力。鈹銅合金因其優異的綜合性能成為首選,其導電率可達22%IACS,同時抗拉強度超過1000MPa。絕緣材料則面臨更大的挑戰,需要同時滿足高頻段的低介電損耗和低頻段的高絕緣強度。液晶聚合物(LCP)是理想選擇,其在10GHz頻率下的介電損耗角正切僅0.002,同時體積電阻率可達10^16Ω·cm。對于極端環境應用,聚醚醚酮(PEEK)材料雖然介電損耗稍高(tanδ≈0.02),但能在250℃高溫下保持穩定性能。外殼材料通常選用鋁合金或不銹鋼,既提供電磁屏蔽又保證機械強度。這些材料的精心搭配為多信號傳輸提供了物質基礎。


結構設計是解決信號干擾問題的核心所在。接觸件排列采用"同軸-差分-電源"的三層布局:最內層布置高頻同軸接觸件,中間層安排中頻差分對,最外層放置大電流電源觸點。這種布局使高頻信號路徑最短,同時利用外層接觸件形成天然電磁屏蔽。接地設計采用"多點星型接地"方案,每個信號組都有獨立接地路徑,避免形成接地環路。屏蔽結構實現"三重防護":每個同軸接觸件自帶屏蔽層,差分對采用整體屏蔽罩,整個連接器外殼構成最后屏障。這種設計可使串擾降低至-80dB以下。特別值得注意的是防呆設計,通過鍵槽定位和色標區分確保不同信號類型的接觸件不會誤插。這些結構創新使混合傳輸的可靠性提升了一個數量級。

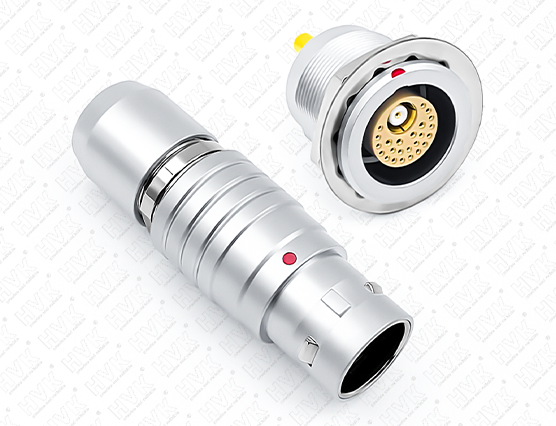

4B 同軸連接器(24+1) (2).png

制造工藝對實現設計目標至關重要。精密加工保證同軸接觸件的同心度誤差不超過0.01mm,這是確保50Ω阻抗匹配的關鍵。鍍層處理采用"內金外銀"方案:接觸區域鍍3μm硬金保證接觸可靠性,非接觸區域鍍銀降低高頻損耗。絕緣體注塑采用模內組裝技術,使多層屏蔽結構一次成型,避免后期裝配誤差。激光焊接替代傳統螺紋連接,使屏蔽連續性提高30dB以上。100%在線檢測確保每個接觸件的插入損耗(<0.1dB)和電壓駐波比(<1.2)達標。這些精細工藝雖然使制造成本增加40%,但換來的是性能的質的飛躍。


電磁兼容設計是混合傳輸成功的關鍵。頻域隔離通過合理規劃信號頻段,使不同類型信號的載頻間隔至少保持10倍頻程。時域隔離對數字信號采用嚴格同步時鐘,將跳變沿控制在1ns以內,減少諧波干擾。空間隔離利用鐵氧體磁珠和穿心電容在連接器端口處形成濾波屏障,可將帶外噪聲衰減60dB以上。電源凈化采用π型濾波電路,使電源線上的紋波電壓控制在10mVpp以下。這些措施的綜合應用使系統電磁兼容性達到DO-160G航空標準的要求。


環境適應性是多信號連接器的必備特性。振動測試模擬實際飛行環境,在20-2000Hz隨機振動條件下,接觸電阻變化不超過5mΩ。溫度循環測試覆蓋-55℃至125℃范圍,經過100次循環后絕緣電阻仍保持10^12Ω以上。濕熱測試在95%相對濕度下持續500小時,介質耐壓仍能達到1500VAC。鹽霧測試后接觸件腐蝕面積不超過5%,確保長期可靠性。這些嚴苛測試驗證了連接器在極端條件下的穩定性能。

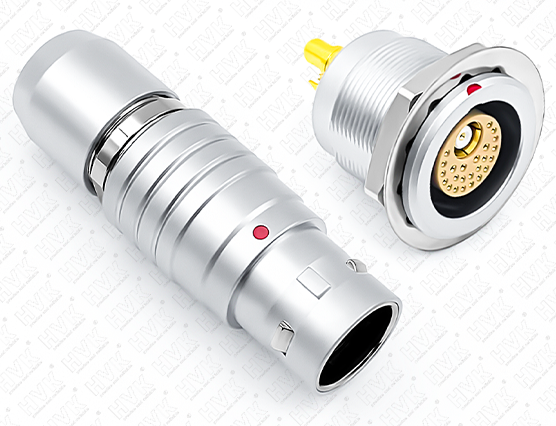

4B 同軸連接器(24+1) (3).png

典型應用案例證明多信號傳輸的可行性。在某型民航客機航電系統中,采用混合連接器同時傳輸:4路L波段(1-2GHz)衛星通信信號、8路RS-485控制總線、2路28VDC電源和1路115VAC供電。測試數據顯示,通信信號誤碼率低于10^-9,控制信號傳輸延遲小于1μs,電源壓降控制在2%以內。軍用領域更將光纖通道集成到傳統電連接器中,實現光電混合傳輸,帶寬提升至40Gbps。這些成功案例為行業提供了寶貴參考。


維護保障對長期可靠運行同樣重要。周期性檢測應包括接觸電阻測量(應小于5mΩ)、絕緣測試(>500MΩ)和屏蔽效能驗證(>70dB)。清潔保養需使用專用工具和試劑,避免損傷精密接觸件。插拔操作必須嚴格對準,側向受力不超過5N。儲存條件控制在溫度15-35℃、濕度40-60%范圍內。這些措施可延長連接器使用壽命至5000次插拔以上

4B 同軸連接器(24+1) (4).png

高低頻航空連接器的多信號傳輸能力已經得到充分驗證,但技術發展永無止境。未來趨勢包括:采用光子晶體光纖實現更大帶寬,應用超導材料降低傳輸損耗,集成智能傳感器實現狀態自監測。當前階段,工程師需要根據具體應用場景,在信號完整性、功率容量、環境適應性和成本之間尋找最佳平衡點。值得強調的是,成功的多信號傳輸解決方案必須從系統角度出發,將連接器視為整個信號鏈路的有機組成部分,而非孤立元件。隨著設計方法和制造技術的不斷進步,航空連接器的集成度和智能化水平必將達到新的高度,為下一代航空電子系統提供更強大的互聯支持。
