同軸航空插頭的接觸電阻是多少?
時間:2025-05-13 字號

在現代電子設備和通信系統中,同軸航空插頭作為一種重要的連接元件,其性能參數直接影響著整個系統的傳輸質量和可靠性。接觸電阻作為衡量連接器電氣性能的關鍵指標之一,對信號傳輸的穩定性和功率損耗有著決定性影響。同軸航空插頭的接觸電阻值不僅關系到設備的工作效率,更與系統長期運行的穩定性密切相關。深入理解這一參數的技術內涵和影響因素,對于工程設計人員、質量控制人員和設備維護人員都具有重要意義。

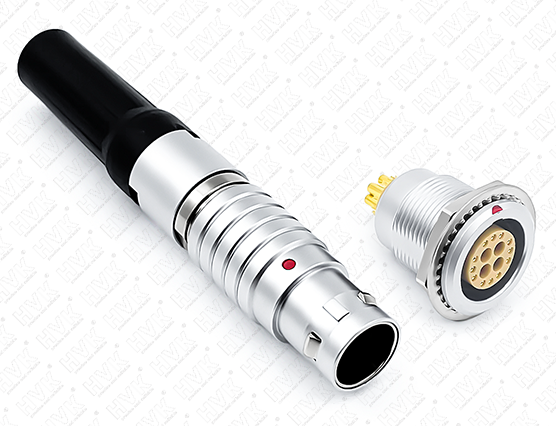

3B 同軸連接器(12+4) (2).png

同軸航空插頭的基本結構決定了其接觸電阻的特性。這類連接器通常由中心導體、絕緣介質、外導體和外殼等部分組成。接觸電阻主要產生于兩個關鍵部位:一是中心插針與插孔之間的接觸界面,二是外導體(通常是螺紋連接或卡口連接)的接觸面。根據國際電工委員會(IEC)和美國軍用標準(MIL-STD)的相關規定,優質同軸航空插頭在直流條件下的接觸電阻通常有嚴格要求。中心接觸對的電阻值一般不超過5毫歐,而外導體接觸面的電阻值則要求更低,通常控制在3毫歐以下。這些數值是在標準測試條件下獲得的,實際應用中可能因各種因素而有所波動。


接觸電阻的測量需要遵循嚴格的測試方法和標準條件。常用的測量方法包括四線制開爾文測試法,這種方法能夠有效消除測試引線電阻的影響,獲得更精確的接觸電阻值。測試時通常要求在額定電流下進行,因為接觸電阻具有輕微的電流依賴性。環境條件也會影響測量結果,標準測試通常在溫度23±5℃、相對濕度45%-75%的大氣條件下進行。值得注意的是,接觸電阻的測量應該在連接器完成規定的插拔次數后進行,以評估其長期使用的穩定性。例如,經過500次插拔后,接觸電阻的增加不應超過初始值的20%。


材料選擇對同軸航空插頭的接觸電阻有著根本性影響。中心導體通常采用高導電率的銅合金,如鈹銅或磷青銅,這些材料不僅導電性能好,還具有優良的彈性,能夠保持穩定的接觸壓力。為了進一步降低接觸電阻并提高耐腐蝕性,接觸表面往往會進行鍍金處理。金的厚度通常在0.5-2微米之間,高質量產品可能達到3微米以上。外導體材料多選用黃銅或不銹鋼,表面可能采用鍍銀或鍍鎳處理。銀雖然導電性更好,但容易氧化;鎳則更耐腐蝕但導電性稍遜。不同鍍層材料的選擇實際上是導電性、耐磨性和成本之間的平衡。

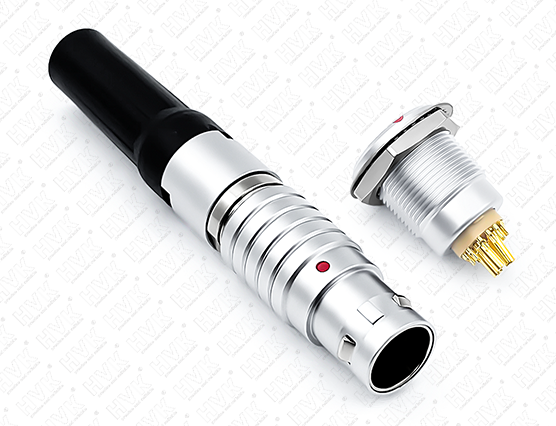

3B 同軸連接器(12+4) (3).png

機械結構設計是影響接觸電阻的另一關鍵因素。接觸壓力是決定接觸電阻大小的直接參數,設計良好的同軸航空插頭會通過精密的彈簧結構確保足夠的接觸壓力。中心接觸對通常采用多瓣式彈性結構或線圈彈簧結構,這些設計能夠在多次插拔后仍保持穩定的接觸力。外導體的螺紋連接或卡口連接也需要保證足夠的緊固扭矩,過松會導致接觸不良,過緊則可能損壞螺紋。接觸面的表面粗糙度也需嚴格控制,過于粗糙會增加實際接觸面積,但可能影響插拔手感;過于光滑則可能降低接觸可靠性。理想的表面粗糙度通常在Ra 0.8-1.6微米范圍內。


使用環境條件對接觸電阻的實際表現有著顯著影響。溫度變化會導致金屬材料的膨脹收縮,進而影響接觸壓力。高溫環境可能加速接觸表面的氧化過程,特別是對于非貴金屬鍍層。濕度、鹽霧等腐蝕性環境會顯著增加接觸電阻,這在航空航天、海洋設備等應用中需要特別注意。振動和機械沖擊可能導致接觸面微動,產生微動腐蝕,這也是許多設備在振動環境中性能下降的原因之一。針對惡劣環境的應用,通常需要選擇更高等級的同軸航空插頭,并采取適當的防護措施。


接觸電阻隨時間的變化規律反映了連接器的可靠性。在理想條件下,優質的鍍金接觸面可以保持接觸電阻長期穩定。然而在實際使用中,接觸電阻往往會隨著插拔次數的增加而緩慢上升。這主要源于接觸表面的磨損、氧化和污染積累。工業級同軸航空插頭通常保證在500-1000次插拔內接觸電阻變化不超過規定值。軍用級產品的要求更高,可能需要承受2000次以上的插拔。定期維護和清潔可以顯著延長連接器的使用壽命,特別是對于外露使用的連接器。

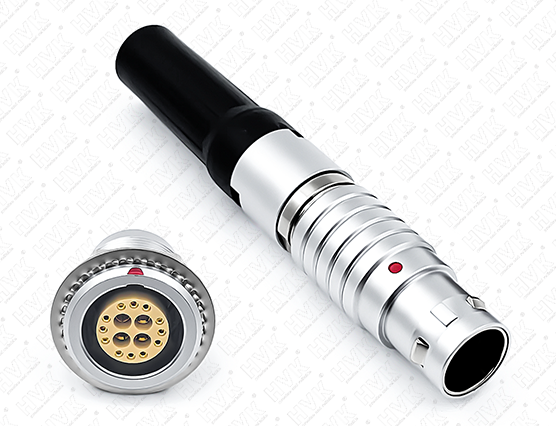

3B 同軸連接器(12+4) (4).png

接觸電阻對系統性能的影響不容忽視。在低頻和直流應用中,接觸電阻直接導致功率損耗和發熱。例如,在10安培電流下,5毫歐的接觸電阻就會產生0.5瓦的功率損耗。在高頻應用中,雖然趨膚效應使得接觸電阻的影響有所變化,但接觸不良會導致阻抗不連續,引起信號反射和駐波。這對于高頻信號傳輸和微波系統尤為關鍵。在精密測量系統中,不穩定的接觸電阻還會引入測量噪聲和誤差。因此,根據應用場景的不同,對接觸電阻的要求也會有所側重。


從質量控制的角度看,接觸電阻的測試應該成為同軸航空插頭生產檢驗的必檢項目。除了常規的直流電阻測試外,高頻接觸電阻(通過TDR時域反射法測量)也越來越受到重視。生產過程中的質量控制點包括:電鍍厚度檢測、接觸壓力測試、插拔力測試等。對于關鍵應用領域,如航空航天、醫療設備等,還需要進行更嚴格的環境試驗和壽命試驗。統計過程控制(SPC)方法可用于監控接觸電阻的生產一致性,確保產品性能的穩定性。


降低接觸電阻的技術發展一直在持續。納米涂層技術、新型接觸材料、優化的接觸結構設計等都在不斷推進連接器性能的提升。例如,石墨烯涂層在實驗條件下顯示出極低的接觸電阻和優異的抗氧化性能。自清潔接觸結構、磁性輔助連接等創新設計也在特定領域展現出優勢。隨著5G通信、物聯網等新技術的發展,對同軸連接器性能的要求將進一步提高,這必將推動接觸電阻相關技術的持續進步。

3B 同軸連接器(12+4) (5).png

同軸航空插頭的接觸電阻雖然是一個看似簡單的參數,但其背后涉及材料科學、機械工程、表面物理等多學科知識。在實際工程應用中,需要根據具體的使用環境、頻率范圍、可靠性要求等因素,選擇合適的連接器類型和規格。同時,正確的安裝使用方法、定期的維護檢查也是確保接觸電阻長期穩定的重要保障。只有全面理解接觸電阻的影響因素和控制方法,才能充分發揮同軸航空插頭的性能優勢,為各類電子系統和通信設備提供可靠的連接解決方案。
